RFID（Radio Frequency Identification）とは電波を用いて非接触でカードやタグのデータを読み書きする技術です。
当社は、様々なサイズ・形状のRFIDアンテナコイルを製造販売しており（巻き線アンテナコイル・敷線アンテナコイル）、お客様には社員証・物流管理・食堂精算システム・アミューズメント・麻雀店等 幅広い分野でご利用いただいています。
ご希望のサイズ・形状での試作や製作のご相談に応じます。
試作の場合はより大きなサイズへの対応が可能です。是非お問い合わせください。

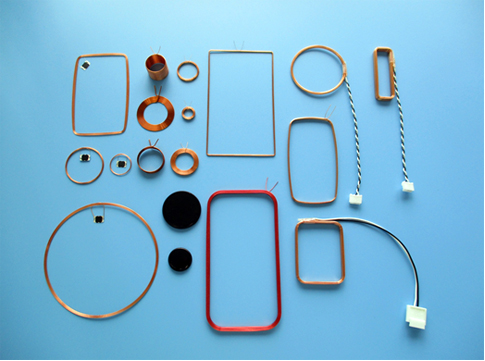

巻き線アンテナコイル（タグ用・リーダライタ用）

特徴

巻線金型の製作のみで形状・大きさに幅広い対応が可能となり、 エッチングや印刷等の製造方法に比べてイニシャル費用を抑える事が可能です。 マグネットワイヤー使用により優れた絶縁性を持ち耐熱性にも対応しています。 耐熱クラス選択範囲　100℃ ～ 180℃ RoHS指令に適合しています。 ※円形状の巻線金型は自社保有サイズ多数あります。 ※ハイタグ1、2モジュールは常時在庫につき試作等への迅速な対応が可能です。 ※タグ用アンテナコイル以外にリーダライタ用アンテナコイルの製作も可能です。

仕様

製造範囲 ・アンテナコイル線径 　φ0.04mm ～ φ0.60mm ・アンテナコイル内径（巻線金型寸法） 　φ1.0mm ～ φ82.0mm（円形状の場合） ※試作の場合はより大きなサイズへの対応が可能です。 製造工程 ・アンテナコイル + ICモジュール ・アンテナコイル + ICモジュール + ラミネート ・アンテナコイル + ICモジュール + エポキシ樹脂注型硬化（ケースの製作も対応） 用途 ・社員証 ・物流管理 ・食堂清算システム ・アミューズメント　etc. 動作周波数 ・13.56 MHz ・125 KHz ・その他の周波数も対応可能です。 ICモジュールタイプ ・mifare、I・CODE、I・CODE-SLI（13.56MHz） ・ハイタグ1、ハイタグ2（125KHz） その他 ・ICモジュールのカッティング（切り出し）も行います。 ・各種形状のコイルの試作、後工程（組立）にも対応致します。

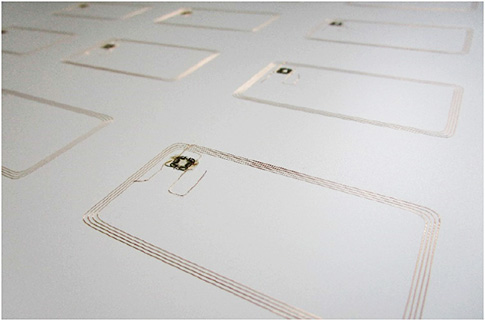

敷線アンテナコイル

特徴	超音波を利用した敷線方式により、様々なサイズ・形状への対応が可能です。 敷線機のX軸・Y軸の座標指定のみで製作できるため、エッチングや印刷等の製造方法に比べてイニシャルコストを抑えることが可能です。 アンテナコイル外寸・内寸や線間ピッチの微細調整により、共振周波数値のマッチングが可能です。 RoHS指令に適合しています。 ※ご希望のサイズ・形状で樹脂シートへマグネットワイヤを直接埋め込みアンテナコイルを形成します。 ※樹脂シートへの敷線個数も自在に設定可能です。 ※試作製作にも対応しています。
仕様	製造範囲 ・アンテナコイル線径 　φ0.08mm ～ φ0.11mm ・アンテナコイル内径 　MAX 530mm×360mm 製造工程 ・敷線アンテナコイル ・敷線アンテナコイル + ICモジュール接合 （カード製作まで検討いたします） 用途 ・社員証 ・物流管理 ・電子マネー ・アミューズメント ・交通系　etc. 動作周波数 ・13.56 MHz、その他の周波数値も対応可能です。 ・共振周波数値のマッチングで特性を確認します。 ICモジュールタイプ ・mifare、I・CODE、I・CODE-SLI（13.56MHz）、他
